Nagyfeszültségű szigetelésvizsgálat hibrid és elektromos járműveknél: mit jelent az izolációs hiba, és mikre vezethető vissza bizonyos esetekben?

A konnektoros hibrid és elektromos járműveknél (Volvo PHEV, Polestar, Lynk & Co) a műszerfalon váratlanul megjelenő hibrid rendszerhiba vagy a töltés letiltása mögött sokszor úgynevezett izolációs (szigetelésromlási) hiba áll.

Fontos tisztázni: ez nem egy minden autót kötelezően elérő, kollektív szériahiba, hanem egy olyan szigorú biztonsági védelmi reakció, amely bizonyos esetekben, egy-egy konkrét részegység fizikai fáradása vagy külső behatás miatt lép működésbe.

Mit jelent pontosan a szigetelésromlás?

Az elektromos és hibrid autók 300–400 voltos nagyfeszültségű rendszere galvanikusan teljesen el van zárva a gépkocsi fémkarosszériájától és a megszokott 12 voltos elektromos hálózattól.

A jármű központi akkumulátorfelügyelete (BMS) folyamatosan ellenőrzi, hogy a pozitív és negatív nagyfeszültségű ágak és a jármű fémteste közötti szigetelési ellenállás meghaladja-e a biztonsági határértéket (jellemzően a több százezer ohmos szintet).

• Ha a rendszer akár minimális szivárgóáramot észlel, a főrelék (kontaktorok) azonnal szétkapcsolnak.
• Ez az azonnali letiltás az emberi élet védelmét és a zárlatból fakadó tűzesetek megelőzését szolgálja, megakadályozva, hogy a karosszéria feszültség alá kerülhessen.

Mikre vezethető vissza a szigetelésvesztés? A leggyakoribb konkrét okok

A szigetelésromlás soha nem „általánosságban” történik a teljes autóban, hanem szinte mindig egyetlen alkatrészre vezethető vissza. A leggyakoribb kiváltó okok:

• A nagyfeszültségű PTC fűtőpatron belső átütése: Az egyik leggyakoribb forrás hűvösebb időben. Az utasteret és a hűtőfolyadékot melegítő nagyfeszültségű fűtőelem belső szigetelése az évek során a hőtágulástól mikroszkopikusan megrepedhet, vagy a folyadék bejuthat a feszültség alatti részekhez, azonnali testzárlatot okozva.
• A klímakompresszor szigetelésromlása: A hermetikusan zárt elektromos klímakompresszor belsejében a hűtőközeg és a kompresszorolaj (POE) közvetlen kapcsolatban van a villanymotor tekercseivel. Ha a rendszerbe nem megfelelő olaj kerül, vagy a kenőanyag az évek során nedvességet köt meg és elsavasodik, az olaj elektromosan vezetővé válik, ami a kompresszor házán keresztül szigetelésvesztést idéz elő.
• Külső behatások, beázások és kidörzsölődések:
  • A futómű vagy a motortér mozgásából eredő vibráció miatt a vastag, narancssárga nagyfeszültségű kábelek védőburkolata bizonyos pontokon mikroszkopikusan kidörzsölődhet.
  • Egy meglazult, elöregedett gumitömítés a nagyfeszültségű csatlakozókban lehetővé teheti a nedvesség bejutását alvázmosáskor, mély tócsán való áthajtáskor vagy szakszerűtlen motormosás esetén.
• Hajtómotorok (ERAD és elektromos hajtások) belső nedvesedése: A hátsó vagy első villanymotor szimeringjeinek, tömítéseinek fáradása, illetve a szélsőséges hőingadozás miatti belső páralecsapódás lerontja az állórész tekercselésének szigetelési ellenállását.
• Fedélzeti töltő (OBC) vagy inverter belső zavara: A nagyfeszültségű vezérlőegységekben található zavarszűrő kondenzátorok vagy teljesítmény-félvezetők belső dielektromos elfáradása, átütése.

Miért alkalmatlan az egyszerű multiméter a felderítésre?

Hagyományos műhelyi eszközökkel az izolációs hiba felderítése szinte lehetetlen:

• Elégtelen mérőfeszültség: Egy normál digitális kéziműszer csupán 3–9 voltos feszültséggel mér ellenállást. Ezen az elenyésző feszültségszinten a szigetelés éppnek tűnik, mert a mikroszkopikus hiba vagy átvezetés csak a valós, 300–400 voltos üzemi feszültség alatt üt át.
• A hibakód nem mutatja meg az alkatrészt: A gyári hibakód csupán annyit rögzít, hogy „a szigetelési ellenállás határérték alatti”, azt azonban nem árulja el, hogy a tucatnyi nagyfeszültségű egység közül pontosan melyik okozza a zárlatot.

Műszeres diagnosztika célgéppel: találgatás nélküli behatárolás

Műhelyünkben az ilyen eseteket nem alkatrészek felesleges cserélgetésével oldjuk meg:

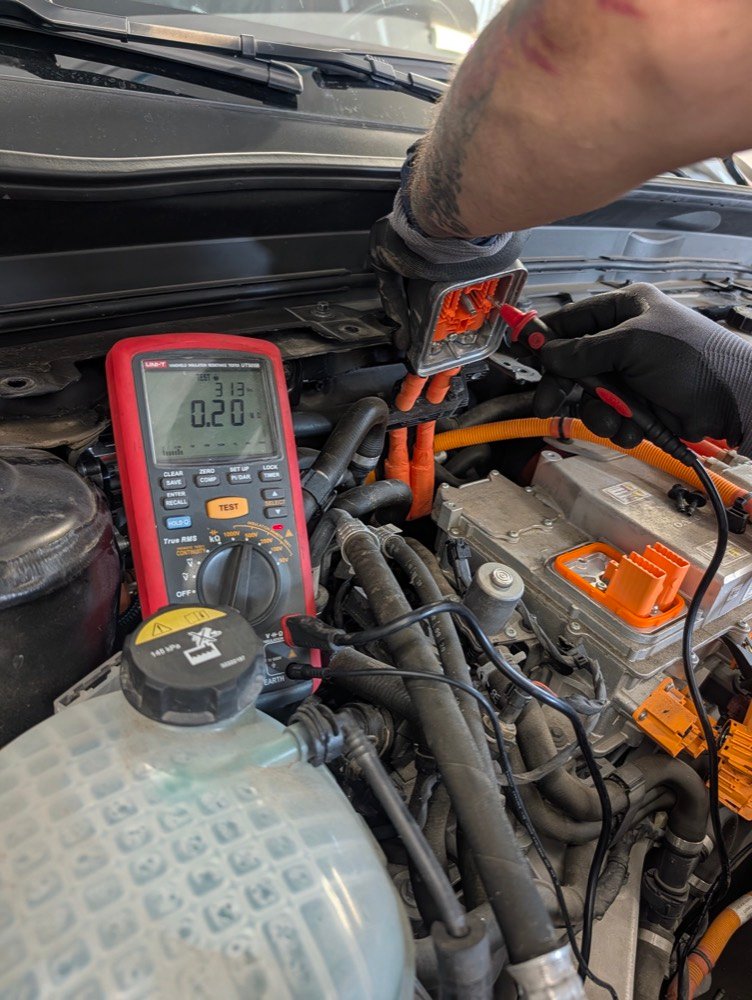

• Szabványos nagyfeszültségű szigetelésvizsgáló (megohmméter): A vizsgálatot speciális, dedikált mérőműszerrel, szabványosított tesztfeszültségen (250 V, 500 V vagy 1000 V DC) végezzük, ami azonnal feltárja a valós feszültség alatt bekövetkező átütéseket.
• Szisztematikus szegmentálás: A hajtáslánc szakszerű feszültségmentesítése után az egyes komponenseket (akkupakk, fűtőpatron, klímakompresszor, inverter, ERAD, kábelkorbácsok) fizikailag leválasztjuk, és egyenként mérjük le a karosszériához képest.
• Kizárásos pontosság: Ezzel az eljárással bontás és tippelgetés nélkül, pontosan azonosítható az az egyetlen tétel, amely a tiltást kiváltotta. Így kizárólag a valóban hibás alkatrész javítására vagy cseréjére kerül sor.

Nem engedi a töltést az autó, vagy szigetelési hibát jelzett a rendszer? Kérjen időpontot dedikált nagyfeszültségű szigetelésvizsgálatra és műszeres diagnosztikára elérhetőségeinken!
